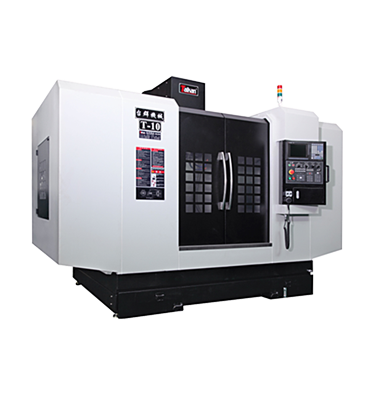

立式加工中心加工深腔零件排屑难题

在机械制造领域，立式加工中心凭借其高刚性、高精度和高生产效率的优势，成为深腔零件（如模具型腔、箱体类零件、航空航天领域的复杂结构件等）加工的核心设备。然而，深腔零件的加工过程中，排屑难题始终是制约加工质量、效率与设备寿命的关键瓶颈。当切屑无法及时、顺畅排出时，不仅会导致零件表面划伤、尺寸精度超差，还可能引发刀具崩刃、主轴过载，甚至造成机床导轨、工作台等关键部件的磨损，给企业带来巨大的经济损失。下面将深入剖析立式加工中心加工深腔零件排屑难题的成因，并系统提出针对性的解决策略。

一、深腔零件加工排屑难题的核心成因

深腔零件的“深腔”结构（通常指腔深与腔宽比值大于2，或腔深超过100mm）决定了其排屑环境的特殊性，结合立式加工中心的结构特点，排屑难题的成因可归纳为以下四类：

（一）空间限制导致切屑堆积

立式加工中心的主轴垂直向下，加工深腔零件时，刀具需深入腔体内作业，而腔壁与刀具之间的间隙狭窄，形成了“封闭或半封闭”的排屑空间。切屑在切削力作用下产生后，难以通过自身重力自然下落（立式加工中心的排屑方向与重力方向一致，但深腔底部的切屑易被腔壁阻挡），尤其当加工材料为韧性较强的铝合金、不锈钢、钛合金时，切屑易形成“带状屑”“螺旋屑”，缠绕在刀具或刀柄上，逐步堆积在腔底或腔壁角落，形成“切屑堵塞”。

（二）切削液作用失效

切削液不仅能冷却刀具和工件，更能通过“冲刷”作用辅助排屑。但在深腔加工中，切削液的有效到达率和冲刷力会大幅下降：一方面，刀具深入腔体内，切削液从外部喷射时易被腔壁遮挡，无法精准到达切削区域，导致切屑无法被及时“带走”；另一方面，深腔底部的切削液易形成“积液”，切屑在积液中悬浮或沉淀，反而增加了排屑阻力，甚至可能因切削液变质引发零件锈蚀。

（三）工艺参数选择不合理

工艺参数的设置直接影响切屑的形态、大小和产生量，若选择不当，会进一步加剧排屑难题。例如，在加工韧性材料时，若进给速度过快、切削深度过深，易产生过长的带状切屑，这类切屑不仅易缠绕刀具，还会在深腔内“搭桥”，堵塞排屑通道；若切削速度过低，刀具与材料的摩擦加剧，易产生细碎的“粉屑”，粉屑体积小、重量轻，难以通过重力或切削液冲刷排出，易附着在腔壁或刀具表面，影响后续加工精度；此外，刀具几何参数（如主偏角、刃倾角）选择不当，也会导致切屑流向失控，无法按预期方向排出。

（四）机床自身排屑系统适配性不足

立式加工中心的传统排屑系统（如刮板排屑机、磁性排屑机）多针对“浅腔”或“平面”零件设计，对深腔零件的适配性较差。一方面，传统排屑系统的排屑口通常位于工作台侧面或底部，深腔内的切屑需先从腔体内“输送”到排屑口，再由排屑系统排出，但深腔结构导致切屑的“输送路径”过长，排屑系统的吸力或推力不足，难以将切屑有效吸出；另一方面，部分立式加工中心未针对深腔加工设计“辅助排屑结构”（如内置吹屑装置、负压吸屑通道），仅依赖外部排屑系统，无法解决深腔内部的切屑堆积问题。

二、解决深腔零件排屑难题的关键策略

针对上述成因，需从“机床结构优化”“工艺参数调整”“辅助设备配置”“加工流程规范”四个维度协同发力，构建系统化的排屑解决方案，具体策略如下：

（一）优化机床结构与排屑系统设计

内置辅助排屑装置

针对深腔加工需求，对立式加工中心进行定制化改造，在主轴或刀柄上集成“高压吹屑装置”或“负压吸屑通道”：高压吹屑装置可通过刀柄内部的气道，将压缩空气精准输送至切削区域，利用高压气流将切屑从深腔底部“吹向”排屑口，尤其适用于加工铸铁、钢等脆性材料产生的碎屑；负压吸屑通道则通过在主轴内部设置真空吸管，在切削区域形成负压环境，将切屑直接吸入吸管并输送至外部集屑箱，适用于铝合金、钛合金等韧性材料产生的带状屑或粉屑。此外，可在工作台底部或深腔侧面开设“辅助排屑孔”，缩短切屑的输送路径，提升排屑效率。

升级排屑系统的动力与适配性

将传统的刮板排屑机、磁性排屑机升级为“螺旋式排屑机 高压泵站”组合系统：螺旋式排屑机的螺旋叶片可深入深腔底部，通过旋转将切屑强制输送至排屑口，避免切屑堆积；高压泵站则可提升切削液的喷射压力，配合定制化的“万向喷嘴”，使切削液能精准绕过腔壁遮挡，直达切削区域，增强冲刷排屑效果。同时，可在排屑系统中增加“切屑检测传感器”，实时监测排屑通道是否堵塞，一旦发现堵塞立即报警，避免故障扩大。

（二）科学调整加工工艺参数

优化切屑形态，减少排屑阻力

根据加工材料的特性，通过调整工艺参数控制切屑形态，使其更易排出：

加工韧性材料（如铝合金、不锈钢）时，采用“低进给速度 高切削速度”的参数组合，配合“断屑槽刀具”，将带状切屑转化为“C型屑”或“短螺旋屑”，避免切屑缠绕；

加工脆性材料（如铸铁、陶瓷）时，采用“中进给速度 中切削速度”，减少粉屑的产生量，同时通过提高切削液的流量，将粉屑及时冲刷出深腔；

合理选择刀具几何参数：主偏角取60°-90°，增强切屑的“横向排出”趋势；刃倾角取-5°-0°，避免切屑向上缠绕刀柄，引导切屑向深腔底部排出。

采用“分层加工 间歇排屑”模式

针对深腔零件，摒弃传统的“一次性铣削至深度”模式，采用“分层铣削”：将腔深分为若干层（，每铣削完一层后，暂停加工，主轴带动刀具退出深腔，利用高压吹屑装置或切削液对深腔内部进行“清理排屑”，待切屑排出后再进行下一层加工。此模式可避免切屑在深腔内持续堆积，降低排屑难度；同时，间歇排屑过程中可对刀具进行冷却，延长刀具寿命。

（三）配置专用辅助排屑设备

负压吸屑系统

对于高精度、易污染的深腔零件，配置“移动式负压吸屑系统”：该系统由真空泵、吸屑软管、专用吸头组成，吸头可通过深腔的工艺孔或机床主轴孔伸入腔体内，利用高负压（真空度≥-0.08MPa）将切屑和切削液混合物吸入集屑箱，实现“无接触排屑”，避免切屑划伤零件表面。吸屑系统可与机床数控系统联动，在每层加工结束后自动启动，实现排屑自动化。

磁性辅助排屑装置

针对铁磁性材料（如碳钢、合金钢）深腔零件，在深腔内部或工作台下方安装“内置磁性排屑板”：磁性排屑板通过磁场吸附切屑，随工作台的移动将切屑“输送”至排屑口，再由外部排屑系统排出。该装置无需额外动力，结构简单，适用于细碎铁屑的排屑，可有效减少深腔底部的铁屑堆积。

（四）规范加工流程与质量管控

预处理：优化零件结构设计

在零件设计阶段，与设计部门协同，在不影响零件功能的前提下，增加“排屑工艺孔”：在深腔底部或侧面开设直径8-12mm的工艺孔，切屑可通过工艺孔直接落入工作台底部的排屑系统，缩短排屑路径；同时，将深腔的内壁设计为“5°-10°的拔模斜度”，避免切屑在腔壁角落堆积，提升切削液的流动顺畅性。

过程管控：实时监测与调整

在加工过程中，通过“机床视觉系统”或“力传感器”实时监测排屑状态：视觉系统通过安装在主轴上的摄像头，实时拍摄深腔内部的切屑堆积情况，若发现堆积量超过阈值，自动暂停加工并启动辅助排屑装置；力传感器则通过监测主轴负载变化，判断是否因切屑堵塞导致刀具阻力增大，一旦负载超标，立即报警并调整切削参数（如降低进给速度、增加吹屑频率）。

后处理：及时清理与维护

每加工完一个深腔零件后，对机床和排屑系统进行全面清理：拆卸刀柄和刀具，清理缠绕在刀具上的切屑；用高压空气吹扫深腔内部和排屑通道，避免残留切屑影响下一个零件加工；定期检查排屑系统的螺旋叶片、刮板等部件的磨损情况，及时更换易损件，确保排屑系统的动力稳定。

立式加工中心加工深腔零件的排屑难题，是“结构限制”“工艺适配”“设备性能”多因素交织的结果，需打破单一维度的解决思路，通过“机床改造 工艺优化 辅助设备 流程管控”的系统化方案，从“源头减少切屑堆积”“过程强化切屑排出”“末端保障排屑稳定”三个环节形成闭环。创世纪‍创世纪‍创世纪‍ 创世纪‍创世纪‍创世纪‍ 创世纪‍创世纪 创世纪‍创世纪 创世纪‍‍‍
